[拆拆看]iPad Mini雖小五臟俱全，為Mini 2代硬件升級留空間

自蘋果(Apple)推出iPad以來，近兩年半的時間內，蘋果已經獲取了絕大部份的平板電腦市場。在9.7或10.1英寸平板領域，蘋果幾乎沒有競爭對手。

截至今年10月23日，蘋果聲稱已售出超過1億臺的 iPad ；據 IDC 統計，2012年蘋果在平板市場占有率達62.5%。

然而，對蘋果平板霸主地位造成威脅的原因，可能不在9.7和較大尺寸機型。令人驚訝的是，蘋果面臨的最大競爭，是該公司之前都沒有推出過的7寸平板。

一年前，亞馬遜(Amazon)推出首款200美元以下的平板電腦── Kindle Fire。盡管多人對這家線上書店抱持懷疑態度，但也有很多人認為亞馬遜此舉頗為明智。該公司藉由結合多樣化的線上圖書資源與蘋果的線上內容競爭，而這正是蘋果得 以超越其它競爭對手的最大優勢。

隨著 Kindle Fire 銷售量超過600萬部，硅谷也注意到了蘋果以外的其它產品。盡管被稱為搜尋引擎領導者， Google 公司也運用其過去在電子版本方面的經驗推出 Google Nexus 7 ──另一款低于200美元的平板電腦──它的硬件規格令人印象深刻，包括四核心處理器和高階顯示器，卻有著意想不到的價格點。

這兩款設備，加上后續改進的Kindle Fire HD，引起了消費者的關注。預估2012年底以前， Google Nexus 7 的銷售量將超過800萬部。

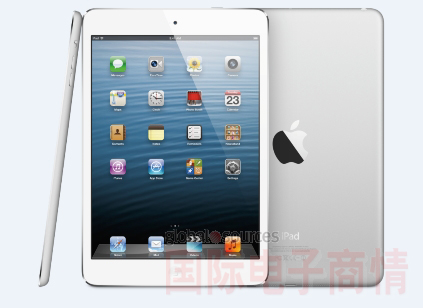

7 寸平板市場以驚人的速度成長，因此，蘋果推出7寸產品只是時間早晚問題罷了。盡管喬布斯(Steve Jobs)曾說過7寸平板“對智能手機來說太大；與iPad競爭又嫌太小”，但在今年10月23日，蘋果新任CEO Tim Cook仍宣布了蘋果最新一款產品──7.9英寸的 iPad mini 。

iPad Mini 與 iPad 2使用相同的A5雙核心處理器，并具備Wi-Fi和LTE功能。蘋果設計師決定采用稍大一些的7.9-寸屏幕，因為蘋果的設計師認為，7.9寸屏幕會(huì )讓使 用者感覺比7寸屏幕大上25%，而且能提升使用者在iPad上執行iOS 6操作系統的使用者經驗。

當 UBM TechInsights 一拿到 iPad mini 時，第一個印象就是它的輕和薄。這款設備重僅0.68磅，厚度有7.2mm，是截至目前我們拆解過最輕最薄的7.x寸平板產品。另一個引起我們注意的特別，是其7.9寸屏幕的分辨率。iPad mini擁有1,024 x 768畫素的LCD面板，與iPad和iPad 2使用的163 dpi面板類似，但和使用視網膜顯示器(264 dpi分辨率)的新一代iPhone 和iPad 3相去甚遠。

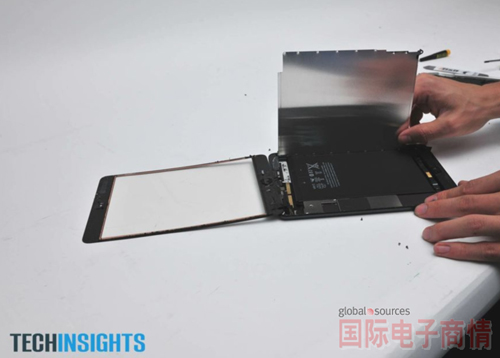

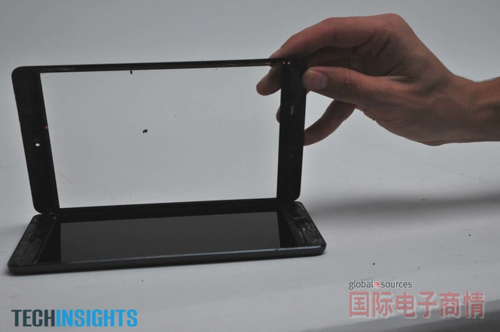

我們開始拆解iPad mini 覆蓋著LCD顯示器的觸控屏幕玻璃。在揭開顯示器后，就看到主電池和iPad mini的主板。

這顆電池號稱具有10小時使用時間，規格為16.3Whrs。蘋果還聲稱這是其最薄的一款鋰離子電池。然而，其尺寸與 iPad 3 非常類似。iPad Mini還繼承了iPad的連接器固定電池的方式，而非iPod Touch中的焊接方式。

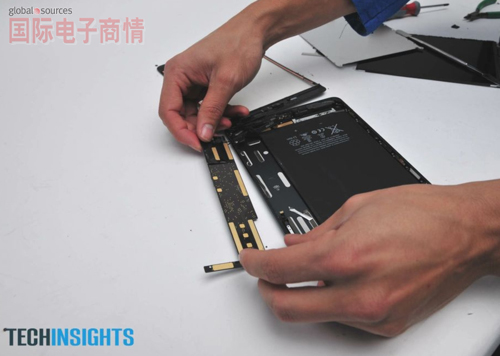

在主板完全顯現后，我們看到蘋果仍然堅持在組件上打上自有的蘋果品牌(以瞞過像我們這些拆解公司，不讓我們能輕易 地分析出哪些組件贏得了蘋果訂單)?？梢悦黠@看出原廠品牌的組件包括有內存、主處理器和一些傳感器。

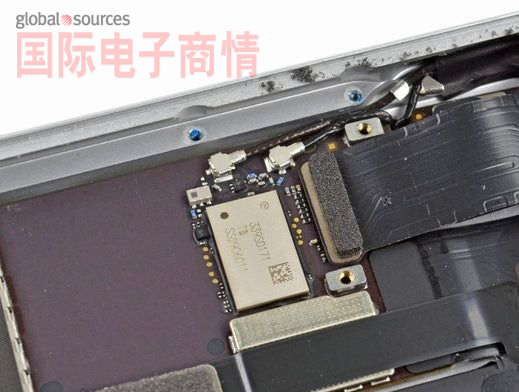

這個IC與我們在iPhone 5中看到的一樣，包含在村田(Murata)339S0171 Wi-Fi模塊的Broadcom BCM4334芯片。

盡管LCD背后的標記不能透露很多信息，但至少顯示，蘋果又一次采用了三星的屏幕，有報道稱，蘋果正在努力擺脫三星作為其主要供應商。按照這種說法，蘋果應該依賴多個供應商來制造單個組件。

將膠帶和電磁波防護裝置移除，我可以看到：

紅：三星 W1235 S6TNMR1X01 顯示驅動

橙：SM4031 DA1232 SMCP043

黃：416R 8227

藍：HDU 2YC 34

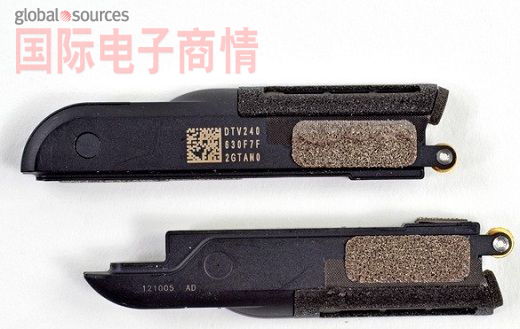

iPad Mini這次居然使用了立體聲揚聲器，在這方面，mini終于要優于Retina iPad了。連接器尺寸變小了，多出來的空間擠擠就可以放個揚聲器了。

蘋果每一代產品都鮮少更換半導體供貨商，iPad mini也不例外。但是在拆解iPad mini時，我們看到了熟悉的面孔——博通(Broadcom)公司的組件。連接器上碼著的是Broadcom觸控IC BCM5976C0KUB6G，這個芯片在 MacBook Air中出現過。

Broadcom 獲得了三項iPad mini的設計訂單，其中兩項是觸控屏幕控制器。Broadcom BCM5976曾用在 iPad 3、MacBook Air和iPhone 5中，現在在iPad mini中也用了兩顆。另一款組件是四合一無線combo芯片 BCM4334 ，該芯片也用在三星 Galaxy S3和iPhone 5之中。下圖是我們拆解后的Broadcom IC分析圖。

從功能角度來看，若蘋果決定不使用視網膜顯示器和更高速度的處理器，如A6或近期揭示的A6X，那么，他們應該有考慮在其它地方提出改進(例如讓部份使用者開始期待iPad mini 2)，或是他們考慮到使用更先進的處理器或顯示器對16.5Whr的電池來說負載太大，這將使蘋果產品不符合節能要求。

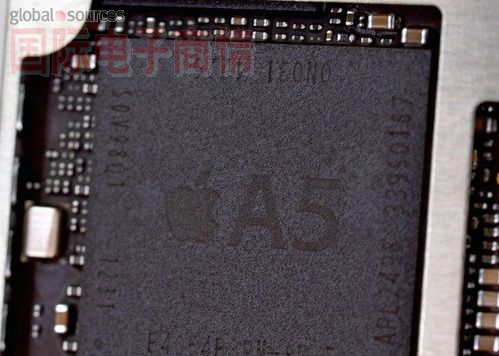

主CPU是32nm的蘋果A5應用處理器，由三星 (Samsung)制造。該組件之前首度出現在蘋果第三代 Apple TV 中；然而，Apple TV采用的是單核，而此處分析顯示該芯片為雙核。

A5處理器RAM為512 MB，與iPod touch5上的一樣。

這款采用32nm制程的雙核心A5處理器曾使用者 iPad 2 中。這個版本的A5處理器使用閘極優先(gate-first) high-k/金屬閘極 (HKMG) 制程，其晶粒面積為69.7mm2，厚度為110μm。

32nm版蘋果A5的晶粒照片。

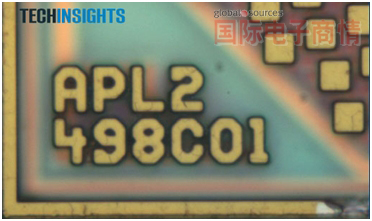

32nm版蘋果A5的芯片標志。

要是說這次iPad Mini的屏幕分辨率過低，LCD加大機身重量，不采用Retina或其他先進顯示技術；A5處理器性能不足，讓mini不僅在身材上縮水，處理速度上也縮水……這些都是為了給下一代產品留足升級余地，那攝像頭的表現還是可以的。

其他硬件的水準基本向iPad 2看齊，而攝像頭的標準是按照new iPad打造的。

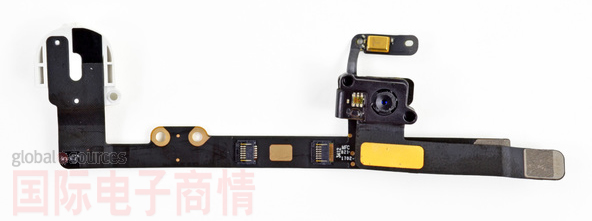

前置120萬像素的攝像模組用于face time和自拍足夠了

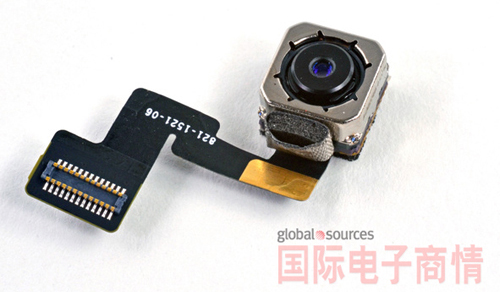

后置500萬像素的攝像模組支持高清視頻拍攝

就其它設計而言，蘋果的iPad Mini可說是集合了蘋果歷代產品設計方法學的優勢而創(chuàng )造出的一款新產品，蘋果認為，它將能滿足市場對7寸平板的需求。對悲觀者來說，他們會(huì )認為iPad Mini不過是iPad 2一半大小的產品罷了。但對樂(lè )觀者來說，iPad Mini可是一項驚喜。消費者會(huì )決定329美元是否值得花下去。

橙：海力士 H2JTDG8UD2MBR 16 GB 閃存

黃：蘋果 343S0593-A5

綠：蘋果 338S1116 是什么東西目前還不得而知，iPod touch5 上也有這東西，iPhone 5 上也一個類似的338S1117

藍：飛兆 PCHPS FDMC 6676BZ

紫：飛兆BC7BE F0MC 6683

紅：蘋果338S1077，也就是Cirrus Logic音頻放大器
